電話：0371-55682180
傳真：0371-55682180
手機：136-7371-1977
郵箱：3489671897@qq.com
地址：鄭州新密市超化鎮(zhèn)工業(yè)園區(qū)
|

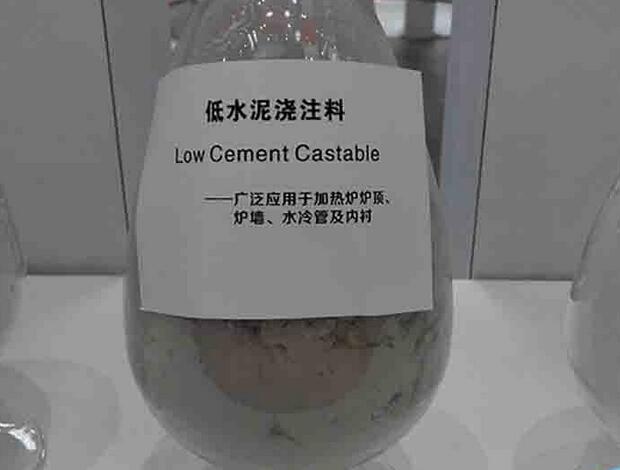

剛玉質 |
莫來石質 |
高鋁質 |
|||||
|
HT-SFC |
HT-SMF1 |
HT-SMF2 |
HT-SMF3 |
HT-SFA |
|||
|
化學成分% |
Al2O3 |
≥80 |
≥55 |
≥60 |
≥65 |
≥65 |
|
|
CaO |
≤1.8 |
≤2.5 |
≤2.5 |
≤2.5 |
≤2.5 |
||
|
體積密度（g/cm3） |
110℃*24h |
≥2.8 |
≥2.4 |
≥2.4 |
≥2.5 |
≥2.5 |
|
|
1145℃*3h |
≥2.7 |
≥2.3 |
≥2.3 |
≥2.4 |
≥2.4 |
||
|
抗折強度 MPa |
110℃*24h |
≥6 |
≥6 |
≥6 |
≥6 |
≥6 |
|
|
1145℃*3h |
≥12 |
≥9 |
≥10 |
≥11 |
≥10 |
||
|
抗壓強度 MPa |
110℃*24h |
≥30 |
≥25 |
≥30 |
≥35 |
≥35 |
|
|
1145℃*3h |
≥70 |
≥50 |
≥55 |
≥60 |
≥60 |
||
|
線變化率（%） |
110℃*24h |
±0.1 |
±0.1 |
±0.1 |
±0.1 |
±0.1 |
|
|
1145℃*3h |
±0.5 |
±0.5 |
±0.5 |
±0.5 |
±0.5 |
||
?。?）材料的要求：采用高鋁熟料，Al2O3含量在以上，耐火度在1770℃，粗骨料粒度要求，細骨料粒度要求0.15~5mm，并且顆粒級配比均勻良好，澆注料才能有較好的密實性和高溫性能。
?。?）高鋁細粉，采用高鋁熟料加工而成，粒度要求小于0.088mm的應不少于85%，細粉的的粒度對澆注料性能有直接影響，耐壓強度隨著粉料比面積的增加而增大，但是，對澆注料的熱穩(wěn)定性有不良影響，用量不宜過多。
?。?）促凝劑，采用高鋁水泥，標號不低于，耐火度不低于1400℃，符合《GB201-83》標準要求。
?。?）水，采用潔凈的自來水。低水泥澆注料的水量由普通澆注料的10％～15％降到5％～8％，水泥用量也由15％～20％降至5％～8％。
施工方法：把50kg袋裝的低水泥澆注料機械攪拌，添加適量的潔凈自來水，攪拌好的混合料用手緊握成團即可。爐殼鋼板的內側按要求把纖維板、輕質耐火磚和錨固磚等砌筑完后，支好模板進行施工。澆注料應連續(xù)施工，每層鋪料不宜超過300mm，振搗時，震動棒要快插、輕撥、慢移動，注意觀察防止振動棒造成空洞，影響澆注質量。澆注料應按設計和規(guī)范留設膨脹縫，每隔2000mm留一道膨脹縫，施工時膨脹縫內填充與爐墻同寬度的膨脹瓦，由于膨脹瓦是破浪形狀，可防止火燃竄入，損壞爐殼。自然養(yǎng)護48h后，拆除模板，按照烘爐曲線進行嚴格的烘爐。由于低水泥澆注料致密性非常好，烘爐是澆注料使用前的重要環(huán)節(jié)，關系到爐子使用壽命，必須根據(jù)使用的澆注料厚度、成型方法、施工季節(jié)和排氣條件，認真制定烘爐曲線和方法。尤其在150℃和350℃的低溫保溫時間要把澆注料中的游離水和結晶水徹底地排出來
