產(chǎn)品導(dǎo)航
PRODUCTS
推薦產(chǎn)品
聯(lián)系方式
CONTACT US
電話：0371-55682180
傳真：0371-55682180
手機：136-7371-1977
郵箱：3489671897@qq.com
地址：鄭州新密市超化鎮(zhèn)工業(yè)園區(qū)
電熔鋯剛玉磚

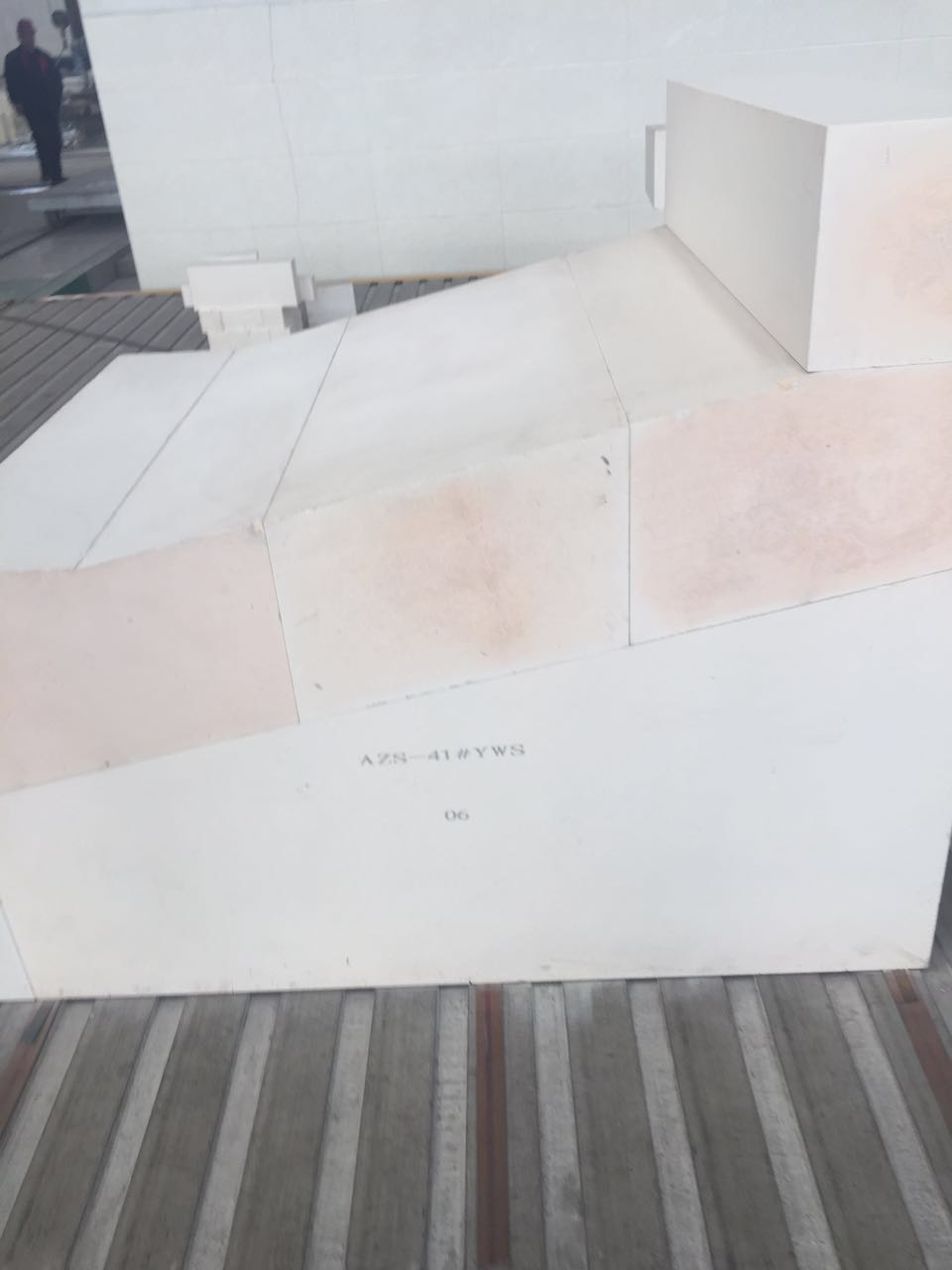

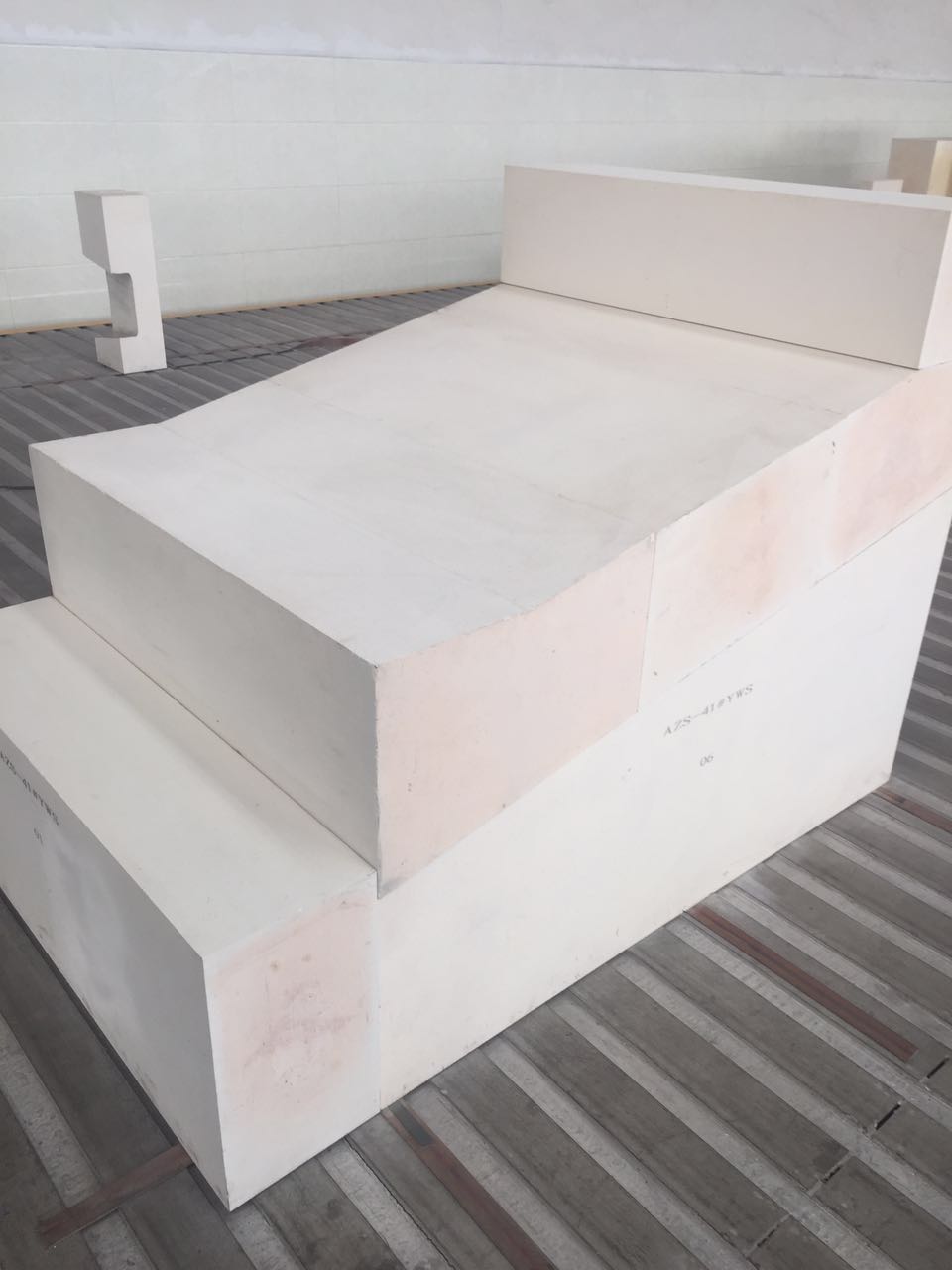

詳細說明

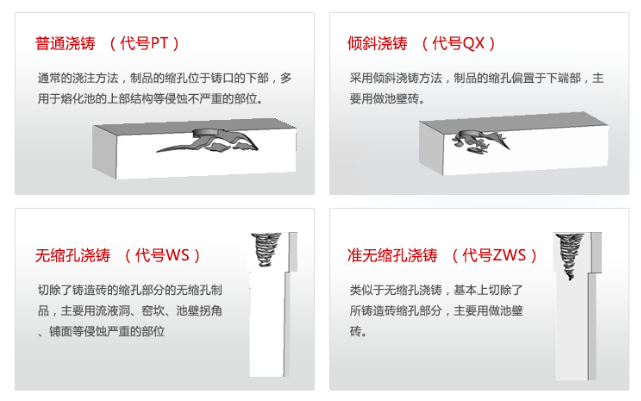

電熔鋯剛玉磚是將原料完全熔融后澆鑄在鑄模中，經(jīng)冷卻、凝固而制成的。此產(chǎn)品在冷凝過程中體積收縮造成的縮孔是使用時應(yīng)特別注意的事項。電熔鋯剛玉磚的澆鑄方式為普通澆鑄、傾斜澆鑄、無縮孔澆鑄和準無縮孔澆鑄。AZS產(chǎn)品的不同澆鑄方式可滿足陶瓷熔塊窯爐、泡花堿窯爐、玻璃窯爐各種部位的使用要求。

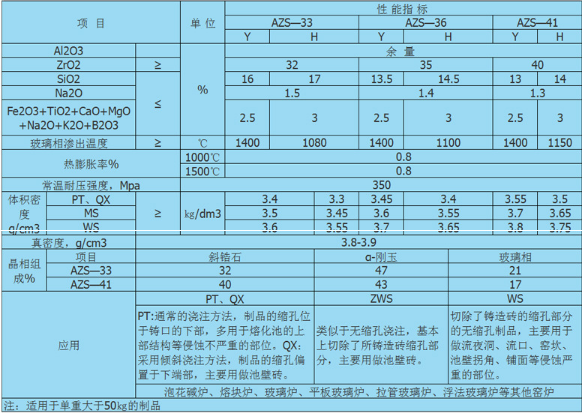

電熔鋯剛玉磚理化指標:
AZS 產(chǎn)品的不同澆鑄方式可滿足玻璃窯爐各種部位的使用要求
電熔鋯剛玉磚使用在玻璃熔窯等工業(yè)窯爐中，在玻璃熔窯中的使用部位是砌筑上層池壁、小爐子碹、小爐垛、舌頭碹及胸墻等處。
電熔鋯剛玉磚使用中應(yīng)注意以下問題。
(1)熱膨脹的不規(guī)則變化電熔鋯剛玉磚的膨脹曲線在1000℃附近有一段異常，其內(nèi)部ZrO2晶體發(fā)生可逆性的晶體轉(zhuǎn)變，有較大的體積變化，因此，含ZrO2的制品不宜用在1000℃左右溫度常有急劇波動的部位。烘爐烤窯時，在900~1150℃時溫度變化不能過大，一般不能超過15℃／h，要求平穩(wěn)升溫。某些部位要防止吹冷風，需用其他磚保護，以防炸裂。
(2)縮孔澆注成型時，鑄口處常出現(xiàn)縮孔，此處磚體氣孔較多，致密度差，所以在砌玻璃熔化部池壁時，均將縮孔朝窯內(nèi)方向，若鑄口朝外，當磚體侵蝕到很薄時，會造成漏跑玻璃液事故。在池窯上部火焰空間使用時，使用壽命很長，也不會發(fā)生跑玻璃液問題，所以都將鑄口朝外使用，以延長使用壽命。
(3)共熔電熔鋯剛玉磚與粘土耐火磚接觸砌筑，在1300℃高溫下會發(fā)生共熔現(xiàn)象，因此，選用耐火材料時，應(yīng)避免將共熔現(xiàn)象嚴重的兩種耐火材料接觸砌筑，如硅磚在電熔鋯剛玉磚下面，最容易受到電熔鋯剛玉磚的侵蝕。
