(1)耐火砌體磚縫內泥漿的工作條件與耐火磚完全相同。因此，二者的主要技術指標耐火度和化學成分也應相同或相適應。

(2)泥漿的種類、牌號，應根據(jù)爐子的工作條件由設計選定。

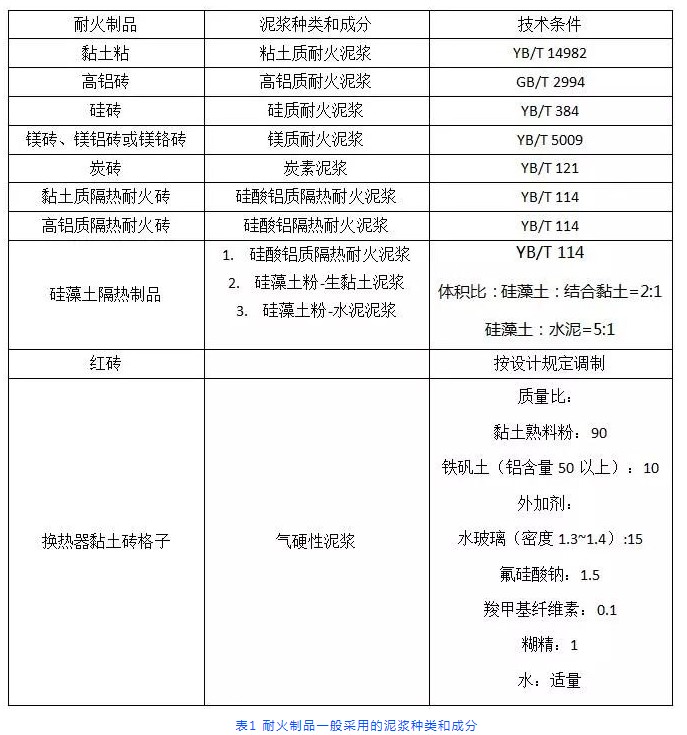

(3)耐火磚一般采用的泥漿種類和成分見表1.

耐火砌體砌筑之前，應根據(jù)砌體類別，通過試驗確定泥漿的稠度和加水量。不同稠度泥漿適用的砌體類別見表2，近年來，摻有外加劑的成品泥漿已經(jīng)被廣泛使用，基本淘汰了原有的普通耐火泥漿。

泥漿的粘結時間袖耐火制品材質、外形尺寸的大小而定，宜為1~1.5分鐘。

泥漿稠度的測定，應按現(xiàn)行的行業(yè)標準《耐火泥漿稠度試驗方法》YB/T 5121規(guī)定的方法進行.

泥漿的粘結時間的測定，應按現(xiàn)行的行業(yè)標準《耐火泥漿粘結時間試驗方法》YB/T 5122規(guī)定的方法進行。

由于施工單位一般缺乏必要的混料、篩分及檢測設備，配料不易準確且混合不易均勻，幫一般應采用成品泥漿，而不宜在現(xiàn)場配制泥漿。泥漿的最大粒徑不應大于規(guī)定磚縫厚度的30%。

調制泥漿時，各種成分必須計量準確，攪拌均勻，在調制好的泥漿內，嚴禁任意加水或結合劑，否則將改變泥漿的規(guī)定稠度或配合比，影響其砌筑性能并降低其高溫性能。

在沿海地區(qū)調制摻有外加劑的泥漿時，攪拌水應經(jīng)過化驗，其氯離子的含量不應該大于300mg/L.因為氯離子濃度越高，泥漿的粘結時間越短，凝固硬化越快，對砌筑作業(yè)是不利的。其次，泥漿的剪切強度和抗折強度會因水中氯離子濃度的增高而降低。

由于 水泥耐火泥漿為水硬性泥漿，水玻璃耐火泥漿為氣硬性泥漿，鹵水鎂砂耐火泥漿中鹵水與鎂砂為化學結合。這三種泥漿擱置一段時間便 會硬化，幫規(guī)定不應過早調制，而且要趕在初凝前用完，如果泥漿出現(xiàn)初凝，砌筑時就喪失了強度，故不得再使用。

近年來，施工現(xiàn)場采用的磷酸鹽泥漿，已很少采用磷酸和高鋁熟料粉在現(xiàn)場配制，基本上使用工廠生產(chǎn)的成品泥漿。成品泥漿附有產(chǎn)品使用說明書，對困料時間、加水量等參數(shù)做了規(guī)定，故不得再任意加水稀釋。

由于大型筑爐工程的泥漿品種較多，配制或使用不同牌號的泥漿時，不得混用攪拌機或泥漿槽等機具和容器，以免影響泥漿的砌筑性能和導致泥漿高溫性能的降低。
